エレクトロニクスの世界では、マイクロコントローラから高度な通信システムまで、あらゆるものにおいて高精度なタイミングは譲れない要件です。このタイミングの中核を成すのは、 水晶発振器安定したクロック信号を供給する部品です。「水晶」と「水晶発振器」という用語はしばしば同じ意味で使われますが、これらは異なるものです。この根本的な違いを理解することが、これらの重要な部品に求められる幅広い用途と性能要件を理解する第一歩となります。
簡単に言えば、水晶は受動部品であり、水晶発振器は完全な能動電子回路です。
水晶発振器の真の重要性は、その基本機能だけではなく、そのパフォーマンスが特定の要求の厳しいアプリケーションに合わせてどのように調整されるかにあります。この違いは、無人航空機 (UAV) の世界でよく見られます。

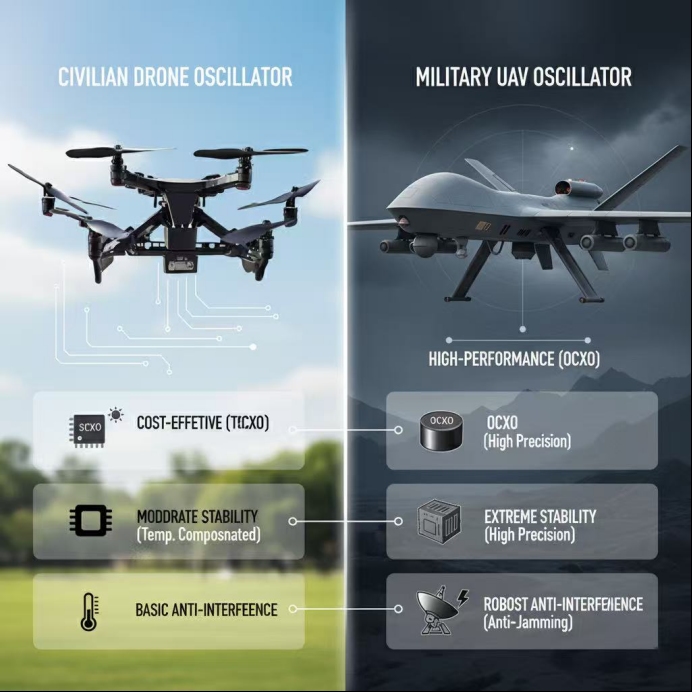

水晶発振器の選択は、設計上の重要な決定であり、 民間ドローン そして 軍用無人航空機どちらもタイミング基準を必要としますが、運用環境とミッションの目的によって、コンポーネントの要件は大きく異なります。
航空写真撮影、荷物の配達、農業監視などの活動に使用される民間ドローンは、通常、それほど過酷な条件下では運用されません。その設計は、コスト、サイズ、効率のバランスを重視しています。 水晶発振器 これらのデバイスに使用されているのは、標準的でコスト効率の高いモデルであることが多いです。飛行制御やデータ通信には十分な周波数安定性を提供しますが、極端な温度や激しい電子戦には対応していません。しかし、その堅牢性は一般消費者向け用途には十分であり、量産市場においても実用的な選択肢となります。
対照的に、 軍用無人航空機 ミッションクリティカルなシステムです。過酷で予測不可能な環境下でも完璧に動作しなければなりません。故障は深刻な結果を招く可能性があります。これらの航空機は、操縦中の高重力、極端な温度変化、そして意図的な信号妨害にさらされます。このような過酷な環境では、全く異なるレベルの安全対策が必要となります。 発振器軍用グレードのシステムでは、最も厳しい条件下でもタイミング精度を維持できるように設計された高性能の特殊な水晶発振器が採用されることが多いです。
アプリケーションの違いは、発振器のパフォーマンス メトリックに直接反映されます。
この指標は最も重要な差別化要因です。これは、発振器の出力周波数が時間経過やさまざまな条件下でどれだけ一定に保たれるかを測定します。民生用ドローンの場合、基本的なレベルの 周波数安定性 航法や通信プロトコルには十分です。安全で正確なデータリンクとGPSに依存して任務を遂行する軍用UAVにとって、優れた安定性を持つ発振器は不可欠です。軍用システムでは、 OCXO（恒温槽型水晶発振器）は、水晶を一定温度に能動的に維持することで、非常に高い長期安定性を実現します。高価で消費電力も大きいですが、その精度は譲れないものです。 ミッションクリティカルなシステム.
温度はあらゆる発振器の性能に影響を与える主要な要因です。水晶と水晶発振器はどちらも温度変化による周波数シフトの影響を受けます。民生用ドローンでは、 TCXO（温度補償型水晶発振器） 温度による周波数ドリフトを補正する集積回路を用いた一般的なアップグレードは、コストと性能のバランスに優れています。しかし、軍事用途では、極寒の高度から砂漠の暑さまで、はるかに広い温度範囲にさらされます。 温度安定性 発振器の性能は非常に重要です。OCXOは優れた 環境回復力 水晶を周囲温度の変動から完全に分離することで、外部条件に関係なく一貫したパフォーマンスを保証します。
デジタル時代において、電子戦は深刻な脅威です。発振器の外部ノイズや干渉に対する耐性は重要な考慮事項です。標準的な水晶発振器は一般的に堅牢ですが、強い電磁干渉（EMI）や無線周波数干渉（RFI）の影響を受ける可能性があります。軍用グレードの発振器は、以下の点に重点を置いて設計されています。 EMI耐性 敏感なタイミング回路を意図的な妨害やその他の電子攻撃から保護するための強化シールドを備えています。 堅牢なパフォーマンス 非常に競合する電磁環境でも、重要なナビゲーションおよび通信リンクが機能し続けることを保証します。
まとめると、水晶と水晶発振器は根本的に結びついていますが、真に重要なのは、発振器全体の高度なエンジニアリングとアプリケーション固有の設計です。民生用グレードの発振器と軍用グレードの発振器の選択は、環境とミッションの要求が部品の選択にどのように影響するかを示す完璧な例であり、現代の電子機器における安定性、耐久性、信頼性の重要性を浮き彫りにしています。
