実験室計測機器向け高性能OCXO

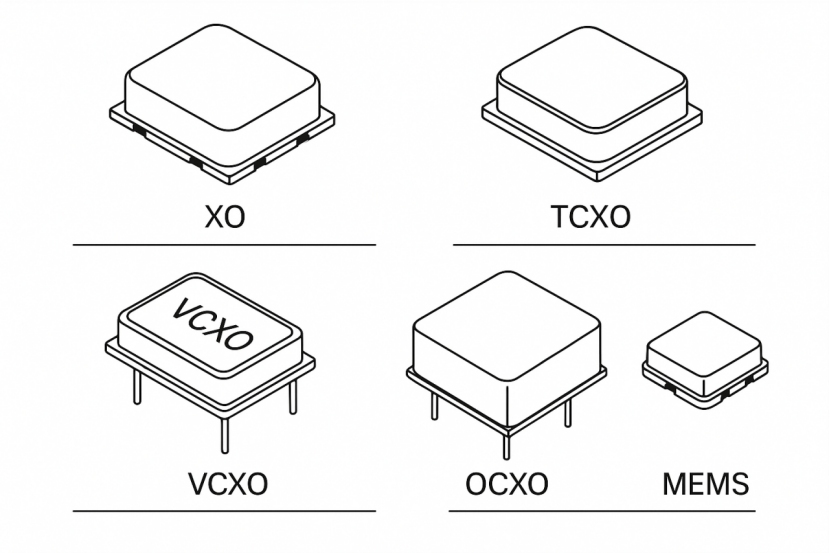

電子製品の設計・製造において、慎重に選定しなければならない重要な部品の一つが発振器です。発振器は、タイミング、同期、信号処理のための安定した周波数源を提供するために不可欠です。適切なタイプの発振器を選択することで、製品の性能、信頼性、そして寿命に大きな影響を与える可能性があります。 発振器の理解発振器は、本質的には周期的な信号（通常は正弦波または矩形波）を生成する電子回路です。電子機器においては、通信システム、クロック、信号発生器、マイクロプロセッサのタイミングといった用途で広く利用されています。発振器の周波数の安定性と精度は、特に温度変動、電源変動、その他の外部要因が性能に影響を与える環境において、デバイスの適切な動作を保証する上で非常に重要です。 発振器の種類と特徴 XO（水晶発振器）A 水晶発振器 XO（Xin-O-O）は、ほとんどの電子システムで使用されている基本周波数源です。標準的なXOの周波数は、水晶の物理的特性によって決まります。これらの発振器は、通常の動作条件下では優れた精度と安定性を備えています。長所:低コストでシンプルなデザイン幅広い用途に適しています一般的な動作環境で安定短所:温度安定性が限られている（温度変化により周波数がドリフトする可能性がある）要求の厳しいアプリケーションでは精度が十分でない可能性があります低コストで一般的な性能で十分なアプリケーションの場合、 水晶発振器 深セン Jingguanghua Electronics Co., Ltd. の製品は、日常の製品で信頼性の高いパフォーマンスを提供するため、適切な選択肢となる可能性があります。 TCXO（温度補償型水晶発振器）A 温度補償水晶発振器 TCXOは温度安定性が向上しています。温度による周波数変動を補正する回路を内蔵しているため、温度変化の大きい環境にも適しています。長所:優れた温度安定性標準XOよりも高い精度ポータブルデバイスやさまざまな環境条件にさらされるデバイスに最適短所:XOに比べてコストが高い少し複雑なデザイン GPSシステムや携帯通信機器などのアプリケーションでより高い精度と温度安定性が必要な場合は、 TCXO 広い温度範囲にわたって一貫したパフォーマンスを確保するには、これがより良い選択肢となる可能性があります。 VCXO（電圧制御水晶発振器）A 電圧制御水晶発振器 VCXOはXOに似ていますが、外部電圧入力によって出力周波数を調整できます。そのため、VCXOは通信システムの位相同期回路（PLL）など、微調整された周波数調整が必要なアプリケーションに最適です。長所:調整可能な周波数出力周波数変調アプリケーションに最適正確な周波数制御を必要とするシステムでの使用に最適短所:標準XOよりも高価電圧を制御するための外部回路が必要 通信機器や高性能コンピューティングシステムなど、正確な周波数制御が重要なアプリケーションでは、 VCXO 安定性を犠牲にすることなく柔軟性を提供します。 OCXO（恒温槽付き水晶発振器）オーブン制御水晶発振器（OCXO）は、温度制御された環境（オーブン）を用いて水晶を安定した温度に保つ高精度発振器の一種です。これにより温度による周波数ドリフトが排除され、OCXOは最も正確で安定した発振器となっています。長所:非常に高い精度と安定性高性能でミッションクリティカルなアプリケーションに最適科学機器や通信用途に最適短所:高いサイズが大きく、消費電力も高い 科学研究、精密測定、衛星通信システムなど、超高精度が求められる用途では、 OCXO 比類のないパフォーマンスを提供します。 MEMS発振器MEMS（微小電気機械システム）発振器は、半導体技術を統合した微小な機械構造を採用した新しいタイプの発振器です。MEMS発振器は、従来の水晶ベースの発振器に比べて、小型、低消費電力、優れた耐衝撃性など、いくつかの利点を備えています。長所:小型フォームファクター低消費電力機械的衝撃や振動に対する高い耐性短所:水晶発振器に比べて周波数安定性が低い要求の厳しいアプリケーションでは精度が低下する可能性がある MEMS 発振器は、スペースと電力消費が重要となるポータブル デバイスやウェアラブル デバイスに最適であり、それほど要求が厳しくない環境でも信頼性の高いパフォーマンスを提供します。 アプリケーションに適した発振器の選択製品に適した発振器を選択する際には、いくつかの要素を考慮することが重要です。温度範囲製品がさまざまな環境条件にさらされる場合は、高温安定性を備えた発振器を選択してください。 TCXO または OCXO. 精度要件: 正確なタイミングや同期を必要とするアプリケーションでは、 VCXO または OCXO が推奨されます。 サイズと電力の制約: デバイスをコンパクトかつ省電力にする必要がある場合は、 MEMS発振器. コストに関する考慮事項: コストが大きな要素である場合、 XO または TCXO パフォーマンスと手頃な価格のバランスが取れているので、より適しているかもしれません。 電子製品に適した発振器を選択することは、さまざまな条件下で信頼性の高い動作と性能を維持するために不可欠です。 OCXO、温度安定性 TCXO、またはコンパクトさ MEMS発振器アプリケーションの具体的な要件を理解することで、情報に基づいた決定を下すことができます。最適な発振器の種類を選択するには、環境条件、消費電力、必要な周波数安定性などの要素を常に考慮する必要があります。 次のプロジェクトに適した水晶発振器の選択に関する詳細については、お気軽にお問い合わせください。 深セン京光華電子有限公司 当社は、高品質で信頼性の高い発振器ソリューションの提供を専門としています。
